膜材料
MBR膜生物反應器是一種由生物處理技術和膜分離技術結合產生的新型廢水處理系統，主要由生物反應器和膜組件兩個技術單元組成，相對于傳統的活性污泥法，MBR用膜分離取代傳統活性污泥法中的二沉池。
| 膜組件型號 | LMBR-40-1400 | LMBR-50-1750 | LMBR-60-2100 |
|---|---|---|---|
| 膜組件數量（簾） | 40 | 50 | 60 |
| 膜面積（㎡） | 1400 | 1750 | 2100 |
| 處理水量（m³/d） | 300-400 | 450-550 | 550-700 |
| 集水法蘭 | DN100，1個 | DN125，1個 | DN125，1個 |
| 進氣法蘭 | DN65，2個 | DN65，2個 | DN80，2個 |
| 膜堆尺寸（LWH/㎜） | 2151*1537*2737.5 | 2581*1552*2737.5 | 3031*1552*2737.5 |
| 重量不含吊架 | 1000 | 1250 | 1500 |
*產品可根據客戶需求定制

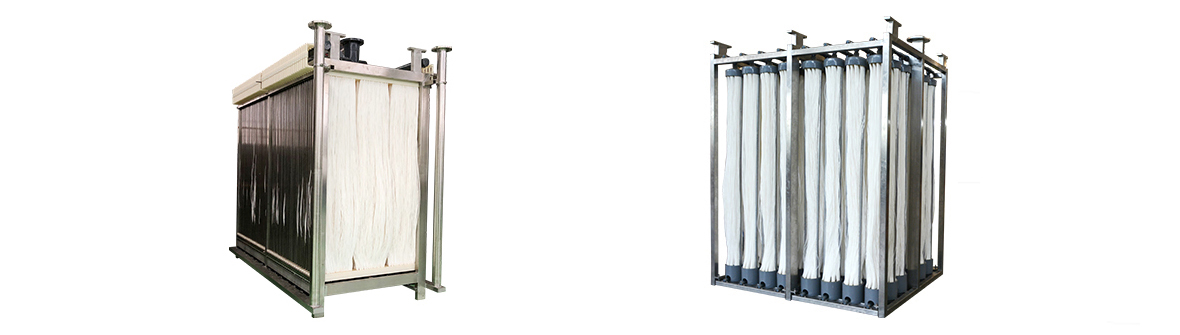

| 類型 | 小型MBR | 大型MBR | ||||
|---|---|---|---|---|---|---|
| 型號 | iMBR-120 | iMBR-180 | iMBR-480 | iMBR-720 | iMBR-960 | iMBR-1920 |
| 運行通量（LMH） | 10-25 | |||||
| 單簾膜組件面積（㎡） | 15 | 15 | 20 | 20 | 20 | 20 |
| 膜組件數量（簾） | 8 | 12 | 24 | 36 | 48 | 96 |
| 膜堆面積（㎡） | 120 | 180 | 480 | 720 | 960 | 1920 |
| 曝氣量（m³/Hr） | 30-60 | 40-80 | 100-170 | 140-250 | 190-340 | 380-680 |
| 產水法蘭（㎜） | DN32 | DN32 | DN50 | DN80 | DN80 | DN80*2 |
| 進氣法蘭（㎜） | DN32 | DN40 | DN65 | DN80 | DN80 | DN80*2 |
| 膜堆尺寸（LWH/㎜） | 1090*450*2227 | 1510*450*2227 | 1320*850*2335 | 1330*1310*2335 | 1750*1350*2335 | 2580*1660*2375 |
| 重量 | 110 | 160 | 500 | 750 | 1000 | 2000 |
*產品可根據客戶需求定制
1、一體式曝氣結構
垂直一體式曝氣技術，消除底部邊界分離層，避免曝氣死角，減緩根部膜污染，降低30%曝氣量，大幅提高曝氣效率。
2、模塊化設計
組器模塊化設計，根據不同產水量范圍形成標準的模塊化組器，便于工藝設計及安裝排布，實現單簾更換，拆裝方便。
3、可靠穩定的出水性能
膜表面孔徑均一，保證良好的出水水質，產水濁度≤1 NTU。
| 項 目 | 膜組件HI-15 | 膜組件HI-20 |
|---|---|---|
| 膜絲有效長度 | 1500 | 1800 |
| 膜材質 | PVDF（內支撐） | |
| 拉伸強度（N) | ＞200 | |
| 公稱膜孔徑（μm） | ＜0.1 | |
| 膜纖維內/外徑 | 0.8/2.1 | |
| 膜面積（m2） | 15 | 20 |
| 操作通量（LMH） | 15-25 | |
| 最高抽吸工作壓力（MPa） | -0.05 | |
| 工作溫度（℃） | 5-40 | |
| 正常運行pH值范圍 | 6-9 | |
| 清洗pH值范圍 | 2-12 | |
| 外形尺寸-直徑×長 | Φ160×1810 | Φ160×2135 |
*產品可根據客戶需求定制
| 型 號 | HIM-8-120 | HIM-12-180 | HIM-24-480 | HIM-36-720 | HHIM-48-960 | |
|---|---|---|---|---|---|---|
| 產水量（m3/d）* | 35 | 50 | 138 | 207 | 276 | |
| 組器面積（m2） | 128 | 180 | 480 | 720 | 960 | |
| 膜元件面積（m2） | 15 | 15 | 20 | 20 | 20 | |
| 產水量（m3/d）* | 35 | 50 | 138 | 207 | 276 | |
| 膜元件數量（個） | 8 | 12 | 24 | 36 | 48 | |
| 產水量（m3/d）* | 35 | 50 | 138 | 207 | 276 | |
| 曝氣量（m3/h） | 30-60 | 40-80 | 100-170 | 140-250 | 190-340 | |
| 產水法蘭（mm | DN32 | DN32 | DN50 | DN80 | DN80 | |
| 進氣法蘭 | DN32 | DN40 | DN65 | DN80 | DN80 | |
| 進氣法蘭 | DN32 | DN40 | DN65 | DN80 | DN80 | |
| 組器尺寸 | ||||||
| 長 | 1090 | 1510 | 1320 | 1330 | 1750 | |
| 寬 | 450 | 450 | 850 | 1310 | 1350 | |
| 高 | 2227 | 2227 | 2335 | 2335 | 2335 | |
| 組器干重 | 110 | 160 | 500 | 750 | 1000 | |
*產品可根據客戶需求定制
1、膜組器面積靈活
可根據處理水量和膜池尺寸定制膜組器，膜面積靈活性強，符合不同場合的需求。
2、標準化設計
采用標準化膜排，規?；O(shè)計，適合大型市政污水處理項目，具有通用性。
3、可靠穩定的出水性能
膜表面孔徑均一，保證良好的出水水質，產水濁度≤1 NTU。
| 項 目 | 膜元件HLM-35 |
|---|---|
| 膜材質 | PVDF（內支撐） |
| 拉伸強度（N） | ＞200 |
| 公稱膜孔徑（μm） | ＜0.1 |
| 膜纖維內/外徑 | 0.8/2.1 |
| 膜絲有效長度 | 1850 |
| 膜面積（m2） | 35 |
| 操作通量（LMH） | 15-25 |
| 最高抽吸工作壓力（MPa） | -0.05 |
| 建議實際最佳工作壓力（MPa） | -0.03-0.01 |
| 工作溫度（℃） | 5-40 |
| 正常運行pH值范圍 | 6-9 |
| 清洗PH值范圍 | 2-12 |
| 余氯耐受程度 | 5000 |
| 外形尺寸-長×寬×高 | 1250×34×2000 |
| 型 號 | HLM-40-1400 | HLM-50-1750 | HLM-60-2100 |
|---|---|---|---|
| 膜元件數量（簾） | 40 | 50 | 60 |
| 膜組器面積（m2） | 1400 | 1750 | 2100 |
| 產水量（m3/d）* | 400 | 500 | 600 |
| 曝氣量（m3/m2•hr） | 0.1-0.25 | 0.1-0.25 | 0.1-0.25 |
| 產水法蘭 | DN100 | DN125 | DN125 |
| 進水法蘭 | DN65×2 | DN65×2 | DN80×2 |
| 膜元件數量（簾） | 2086×1515×3063 | 2536×1515×3063 | 3006×1515×3063 |
| 膜元件數量（簾） | 1200 | 1250 | 1500 |
*以瞬時膜通量15LMH，抽停比8:2計算
1、無毛發纏繞風險，預處理要求低
2、機械穩定性好，無斷絲
| 型 號 | PF-0.8 | PF-1.0 | PF-1.5 | PF-1.5II | |
|---|---|---|---|---|---|
| 有效膜面積(m2) | 0.8 | 1.0 | 1.5 | 1.5 | |
| 出水口形式 | 單出水口 | 單出水口 | 單出水口 | 雙出水口 | |
| 尺寸-長×寬×厚 （mm） | 1030×490×7.5 | 1190×518×7.5 | 1780×490×7.5 | 1750×490×7.5 | |
| 產水量（m3/d） | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 | 0.46-0.69 | |
| 膜材料 | 膜材質 | PVDF+PET | |||
| 孔徑(μm) | 0.1 | ||||
| 外框架 | ABS | ||||
| 曝氣量（m3/hr） | 0.6 | 0.66 | 0.72 | 0.72 | |
| 重量 | 3.2 | 3.6 | 5.8 | 5.8 | |
| 出水濁度(NTU) | ≤1 | ||||
| 出水懸浮物SS(ppm) | ≤5 | ||||
注：1、上表中的產水量均指清水測試值、抽吸負壓為-10kPa、水溫為25℃時的膜初始過濾通量；對不同水質，膜的產水量會有較大差別；
2、市政污水或類似市政污水建議設計通量為400～500L/m2·d；工業污水設計通量請咨詢技術人員。
| 指 標 | 要 求 | 指 標 | 要 求 |
|---|---|---|---|
| 水溫（℃） | 10-40 | 顆粒大?。╩m） | ≤2 |
| 懸浮物SS（mg/L） | ≤ 200 | 尖銳固體物質 | 0 |
| pH | 6-9 | BOD5/COD | ≥0.3 |
| 礦物油（mg/L） | ≤ 5 | 動植物油（mg/L） | ≤20 |
| 硬度（mg/L） | ≤ 350 | 鹽分Cl（mg/L） | ≤4000 |
| PAC | 盡量減少使用 | PAM | 盡量減少使用 |
注：開啟產水前，請確認膜池水質是否達到以上指標標準，如不具備，應在滿足標準水質指標后開啟產水或咨詢廠家再運行。
| 型 號 | PFM-100-80 | PFM-100-100 | PFM-100-150 | PFM-100-150II |
|---|---|---|---|---|
| 膜面積（m2） | 80 | 100 | 150 | 150 |
| 膜元件數量（片） | 100 | 100 | 100 | 100 |
| 產水量（m3/d） | 32-48 | 40-60 | 60-90 | 69-103.5 |
| 尺寸-長×寬×高 | 1700×700×1600 | 1700×700×1800 | 1700×700×2400 | 1700×700×2400 |
| 重量 | 420 | 480 | 710 | 710 |
| 支架材質 | 304不銹鋼 | |||
| 曝氣管材質 | ABS和304不銹鋼 | |||
| 集水管材質 | UPVC或ABS | |||
注：1. 上表中的產水量均指清水測試值，抽吸負壓為-10KPa，水溫為25℃時的膜初始過濾通量，對于不同水質，膜的產水量會有較大差別；
2. 膜元件數量可根據客戶要求進行調整，以10片為單位，單個膜組件最大裝填量為200片。
平板陶瓷膜為中空板狀構型，其結構可以分為三層：支撐層（又稱載體層），其作用是增加膜的機械強度；中間層（又稱過渡層），其孔徑比支撐層小，用于防止膜層顆粒向多孔支撐層滲透；膜層（又稱分離層）。
1、壽命長
2、耐酸、強堿、耐有機溶劑，適用于各種含溶劑和化學物質的廢水
3、親水性好，具有更好的抗污染性能
4、良好的機械性能
5、清洗更加便捷，清洗周期更長，適用于各種清洗方法
6、運行費用低，節約能源
| 膜元件 | ||
|---|---|---|
| 膜元件型號 | CF-25 | CF-50 |
| 膜材質 | α-Al2O3 | α-Al2O3 |
| 膜孔徑（μm） | 0.1 | 0.1 |
| 膜面積（m2） | 0.25 | 0.50 |
| 尺寸-寬×厚×長 | 50×6×500 | 250×6×1046 |
| 膜組件 | |
|---|---|
| 框架材質 | 304不銹鋼 |
| 曝氣管材質 | PVC |
| 集水管材質 | PPR |
| 型 號 | 膜元件面積（m2） | 膜元件數量（片） | 膜組件面積（m2） | 尺寸-長×寬×高 （mm） | 重 量 （kg） |
|---|---|---|---|---|---|
| CFM-10-2.5 | 0.25 | 10 | 2.5 | 460×400×900 | 26 |
| CFM-10-2.5 | 0.25 | 20 | 5 | 750×400×900 | 32 |
| CFM-50-25 | 0.5 | 50 | 25 | 1050×410×1800 | 400 |
| CFM-100-50 | 0.5 | 100 | 50 | 1700×305×1800 | 800 |
| CFM-200-100 | 0.5 | 120 | 100 | 1740×790×1600 | 1100 |
| CFM-400-200 | 0.5 | 400 | 200 | 1740×790×3365 | 2000 |

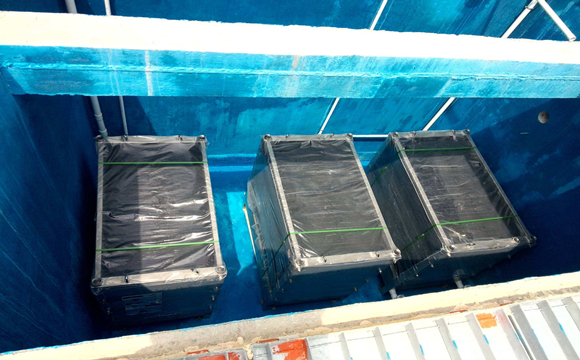

特種廢水
生活污水

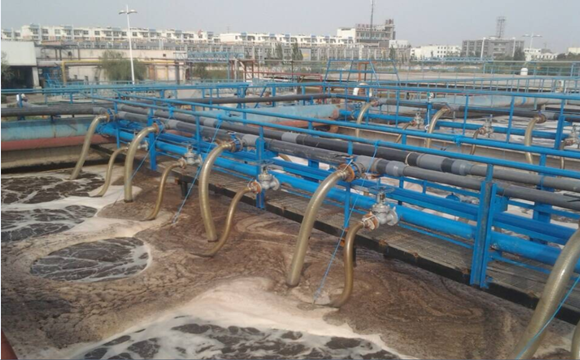

工業廢水

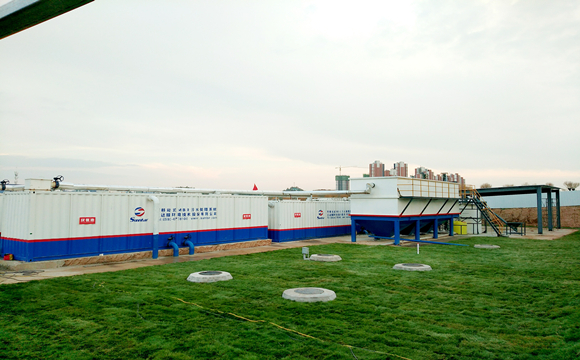

分散式污水處理
依托于豐富的膜應用經驗，三達膜針對不同行業廢水的特點，開發出多款不同形式的MBR組件。廣泛應用于工業、市政等廢水處理領域。
